最近幾年，有一個名詞火了，視覺系統。很多人就好奇，視覺系統是什么？想明白的，能夠查看之前發的幾篇文章，了解一下，視覺系統是什么。那么，如今由我，給大伙兒介紹一下，自動化檢測設備的基本原理與視覺系統的工作中流程。讓大伙兒三分鐘了解，什么是自動化檢測設備的基本原理與視覺系統的工作流程。

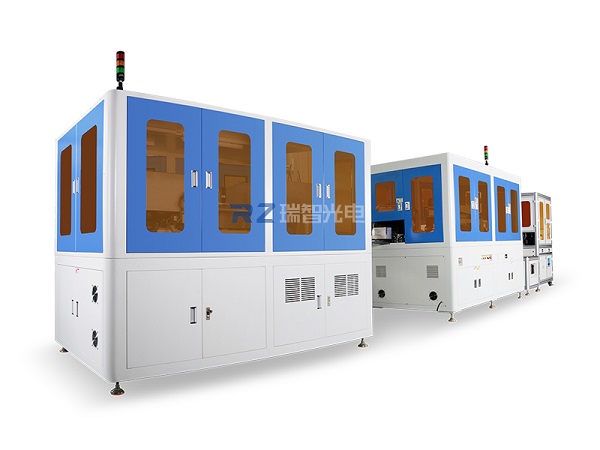

自動化檢測設備基本原理是利用視覺系統商品（即圖像收集設備，分為cmos和ccd）將接收目標轉換為圖像信號，并將其傳輸?shù)揭粋€(gè)特別的數字圖像處理系統，隨后依照像素分布進行檢驗，亮度和顏色。信息內容被轉化成數字信號。圖像系統在這些信號上進行操作，提取目標的特征，隨后依照識別結果控制設備的動作。這是一個復雜的過程。
●視覺系統檢驗的五大工作中流程：
1、首先，工件定位探測器檢驗物體是不是在運動或靠近攝像系統視場的中心。如果在此范圍內，觸發脈沖信號被發送到圖像收集部分，圖像收集部分依照設計人員設定的程序和延遲時刻，將啟動脈沖發送到照相機和照明系統。
2、照相機停止當前掃描，重新啟動新的幀掃描，或者在啟動脈沖到達前等待，啟動脈沖到達后啟動幀掃描，如果采納曝光策略，則應在照相機啟動新的幀掃描前開啟曝光機制，并可依照規定提早設定曝光時刻。
3、如果使用曝光策略，則用另一個啟動脈沖打開照明。開光時刻應與照相機曝光時刻一致，照相機曝光后，正式開始掃描并輸出圖像幀。
4、圖像收集部分接收模擬視頻信號并進行數字化處理，或者直截了當接收相機數字化的數字視頻數據，圖像收集部分將數字圖像信息內容存儲在緩沖區、處理器或計算機存儲器中，用于數字圖像處理和顯示。
5、處理器或計算機處理、分析和識別圖像，以得到檢測結果或邏輯控制值，依照計算機給出的處理結果，對管道的運行進行控制，進行定位，糾正運動誤差。
